16.04.2008 | Блок питания Tagan BZ1200

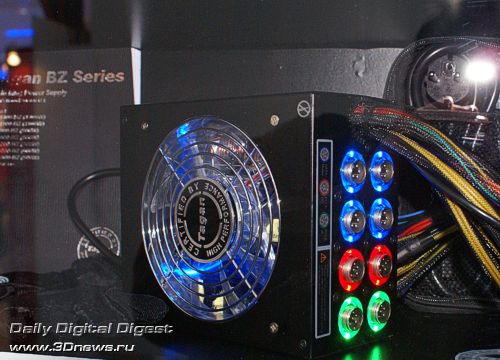

Новинка 2008 года выпуска, модульный блок питания TG1100-U88 серии BZ производства компании Tagan, достаточно необычен даже в современных условиях, когда, казалось бы, покупателей уж трудно удивить чем-то неизведанным в области дизайна и спецификаций. В Сети впервые о модели TG1100-U88 стали писать в начале этого года, но увидеть этот блок питания мне лично впервые удалось только на мартовской выставке CeBIT 2008, что нашло отражение в одном из репортажей.

Новинка настолько заинтриговала, что договоренность о её тестировании была достигнута на стенде компании MaxPoint, непосредственно возле демонстрировавшегося образца. И вот, не прошло и месяца, как TG1100-U88 появился в нашей лаборатории.

Сразу же отмечу, что модель Tagan TG1100-U88 (BZ1100) обладает достаточно "кусачей" ценой, и причин тому сразу несколько. Более чем киловаттная паспортная мощность, модульный дизайн бесчисленных кабелей, уникальное оформление корпуса с синей подсветкой системы охлаждения и разноцветной подсветкой разъёмов, шесть линий питания +12В с суммарным заявленным током до 80А, роскошная комплектация – это ещё не всё. Ибо новинка также поддерживает новую архитектуру управления параметрами системы - NVIDIA ESA (Enthusiast System Architecture), открытый протокол для мониторинга и управления ПК, предназначенный для связи и управления в режиме реального времени тепловыми, электрическими, шумовыми и рабочими характеристиками системы. Желающие могут подробнее узнать о технологии ESA можно прочитать в этом разделе сайта компании NVIDIA; здесь же отмечу, что пока что компонентов, сертифицированных по этой программе, не так уж и много.

Прежде чем приступить к знакомству и детальному описанию возможностей новинки, взглянем на таблицу с характеристиками модели, заявленными производителем.

Характеристики БП Tagan TG1100-U88 BZ
Паспортная мощность	1100 Вт
Особенності	Модульная кабельная система; 6 линий питания +12В; полноценная поддержка NVIDIA ESA
Стандарт	ATX12V/V2.2, EPS12V/V2.92
Выключение	Выключатель
	Авто (логика ATX)
Система охлаждения	135 мм вентилятор с подсветкой синими светодиодами
Входные параметры	115-230В ±10%, 50/60 Гц, 18/10А
Заявленный КПД	Порядка 80% (типичная нагрузка)
Выходные параметры	+5В - 30,0A
	+12В1 - 20,0A
	+12В2 - 20,0A
	+12В1 - 20,0A
	+12В2 - 20,0A
	+12В1 - 20,0A
	+12В2 - 20,0A
	-12В - 1,0A
	+5VSB - 6,0A
	+3,3В - 26A
Максимальная комбинированная нагрузка	3,3В & 5В < 170 Вт; 12В1 & 12В2 & 12В3 & 12В4 & 12В5 & 12В6 < 960 Вт (80А) 3,3В & 5В & 12В1 & 12В2 < 1080 Вт
Защита выходного напряжения	Перегрузка по мощности, перегрузка по напряжению, защита от короткого замыкания
PFC (Power Factor Correction)	Активный
Стандарты безопасности	CE, FCC, WEEE, CB, BSMI, UL, CUL, TÜV, RoHS
Габариты	150 x 86 x 160 мм

Ключевые заявленные функциональные возможности модели Tagan BZ1100 выглядят так:

• Активный PFC, КПД более 80%
• Соответствие стандартам Intel EPS12V V2.91 и ATX12V Version 2.2
• Запатентованная конструкция 20+4-контактного кабеля
• Режим TURBO, объединяющий все шесть линий питания +12В в единую шину для максимальной стабильности
• Позолоченные разъёмы
• Система охлаждения, оснащённая 135 мм вентилятором с подсветкой синими светодиодами
• Автоматическая система термоконтроля системы охлаждения
• Отдельный заземляющий провод
• Фирменная технология REMI - ферритовый сердечник и медная защитная оболочка кабеля, снижение помех примерно на 50%
• Гарантия: 3 года
• Сертификация по стандартам безопасности CE, FCC, CB, BSMI, UL, TÜV, CUL, WEEE, RoHS

Упаковка, комплектация, впечатления

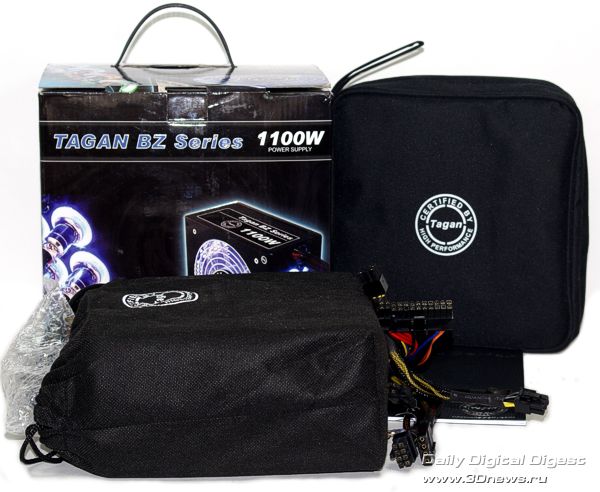

Уже по оформлению упаковки можно судить о том, что внутри находится блок питания, как минимум, с непривычным дизайном. Розничная коробка представляет из себя этакий "кубик" с ручкой для переноски; тут же можно уточнить технические характеристики устройства.

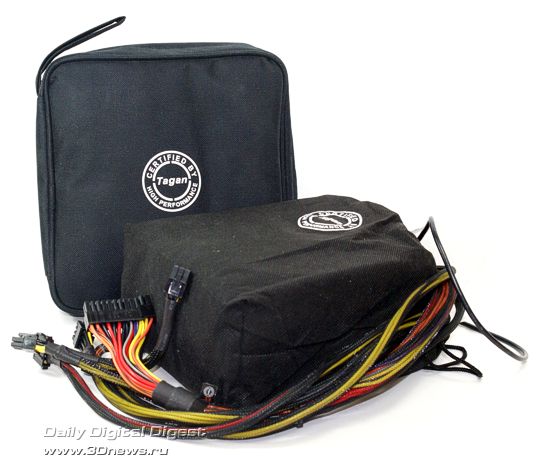

Блок питания и входящие в комплект элементы заботливо упакованы в специальные мягкие чехлы. Комплектация Tagan BZ1100 включает в себя собственно блок питания, силовой кабель питания, четыре разновидности многочисленных модульных кабелей, крепёж, стяжки для монтажа кабелей, резиновую антивибрационную подкладку, многоязычное руководство пользователя, в том числе, на русском языке, а также бонус в виде перчаток и "фирменной" отвёртки.

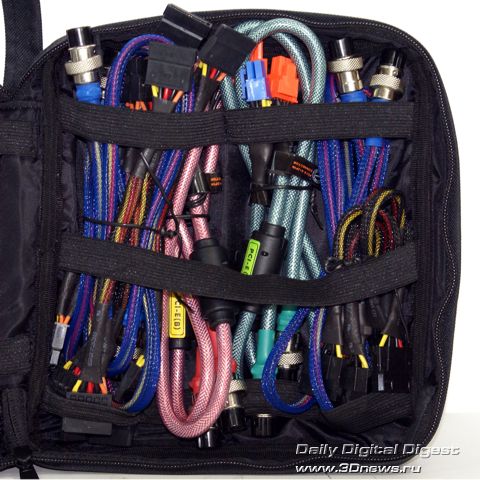

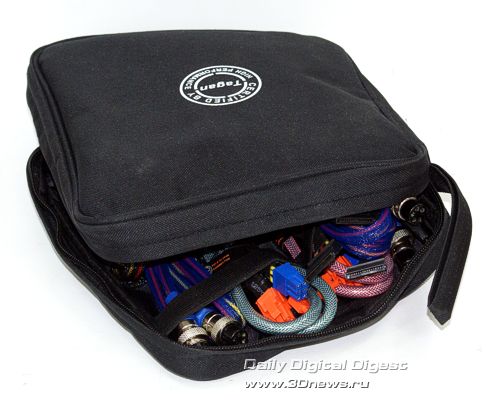

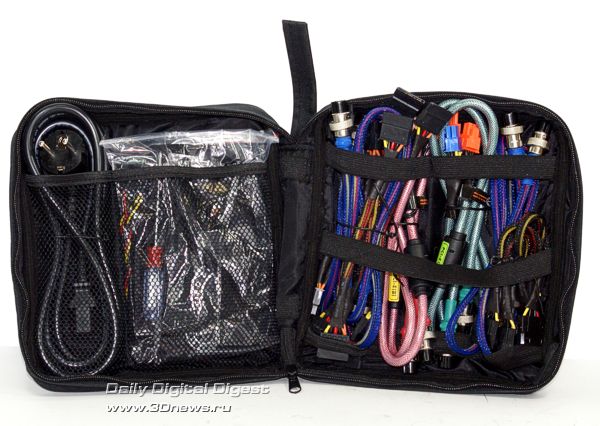

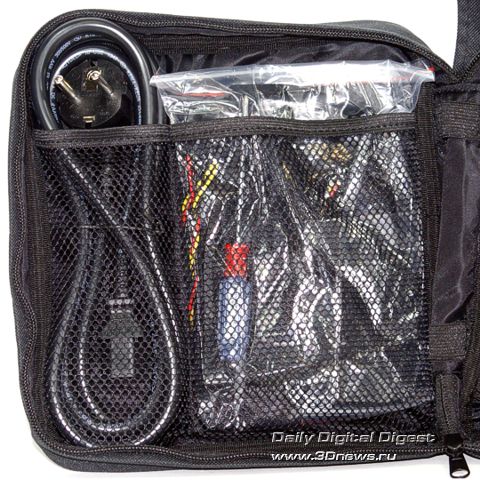

Все эти разноплановые компоненты удобно размещены в специальной универсальной сумочке с "молнией" и двумя отсеками.

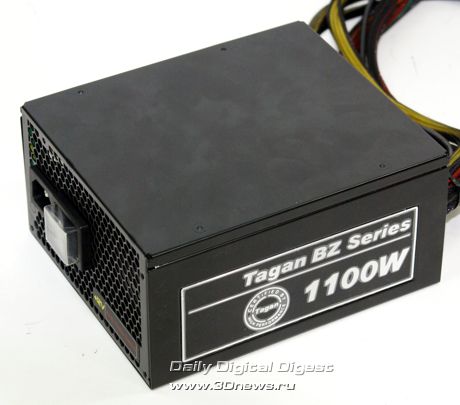

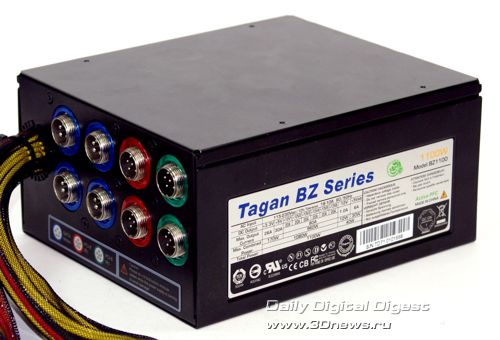

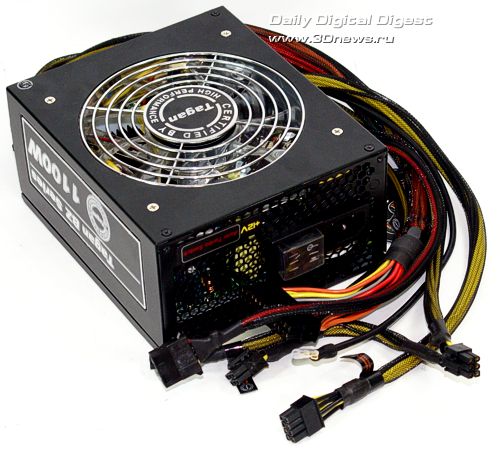

Корпус блока питания Tagan BZ1100 выполнен из прочной толстой стали с покрытием чёрного цвета, устойчивым к царапинам. Одна плоскость полностью занята крупным 135 мм вентилятором системы охлаждения; на одну из боковых плоскостей выведено общее кабельное хозяйство, в том числе, разъёмы для подключения дополнительных модульных кабелей.

Суммарный набор разъёмов питания Tagan BZ1100 выглядит так:

• Основной несъёмный 20+4-контактный кабель
• Один разъём ATX12V (4P)
• 8-контактный разъём EPS12V (8P)
• Два 6-контактных разъёма питания PCI-Express
• Два 8-контактных (6+2P) разъёма питания PCI-Express
• 12 разъёмов питания S-ATA
• Шесть разъёмов питания Molex
• Четыре комбинированных разъёма S2M (SATA/Molex)
• Провод заземления
• Один разъём питания VGA (4P)
• Три 4-контактных разъёма питания Molex,
• Один разъём питания флоппи-дисковода

В целом, впечатляющий набор, трудно представить себе такую конфигурацию, при которой будут задействованы все разъёмы, подключаемые модульными кабелями.

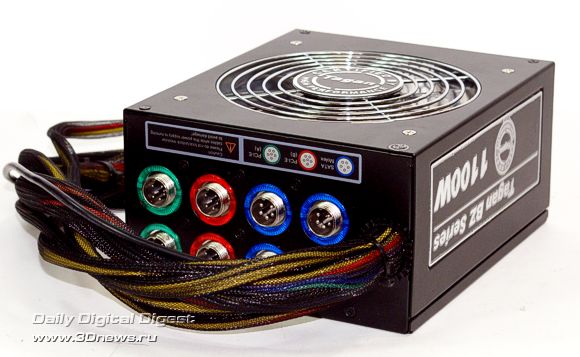

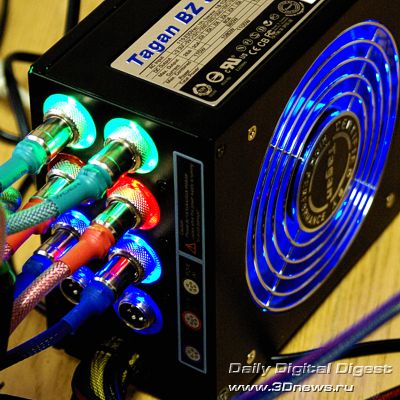

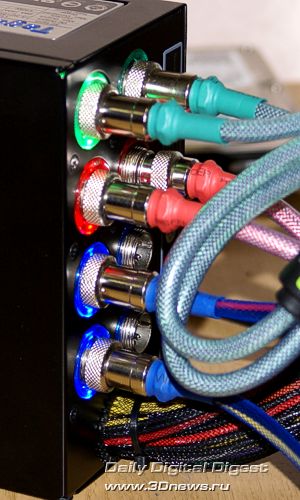

Вы уже, вероятно, обратили внимание на разноцветные кольца вокруг разъёмов для подключения дополнительных кабелей. Да, это светодиоды, подсвечивающие разъёмы разных типов определённым цветом. Отмечу, что разъёмы без подключенных кабелей не подсвечиваются, и тем, кто хочет включить всю подсветку, придётся сначала надёжно закрепить все кабеля.

В процессе тестирования этого БП с нашим тестовым стендом понадобилось подключение одного единственного кабеля, так что остальные кабеля пришлось подкручивать дополнительно, исключительно для получения фотоснимка блока питания Tagan BZ1100 с полной иллюминацией.

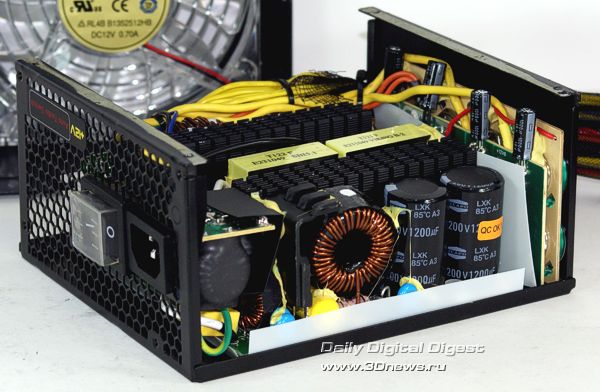

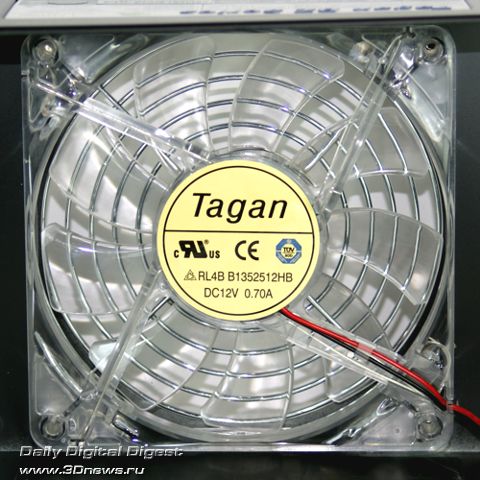

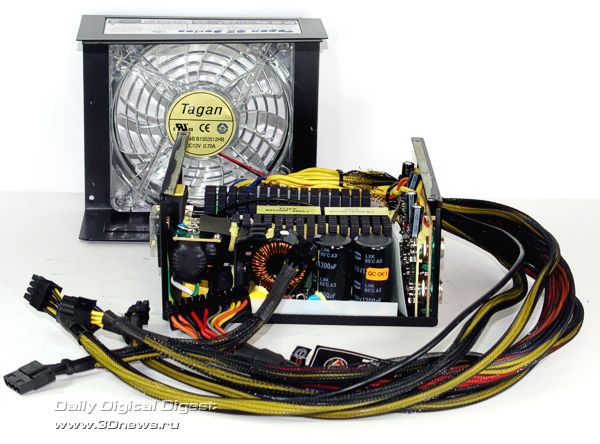

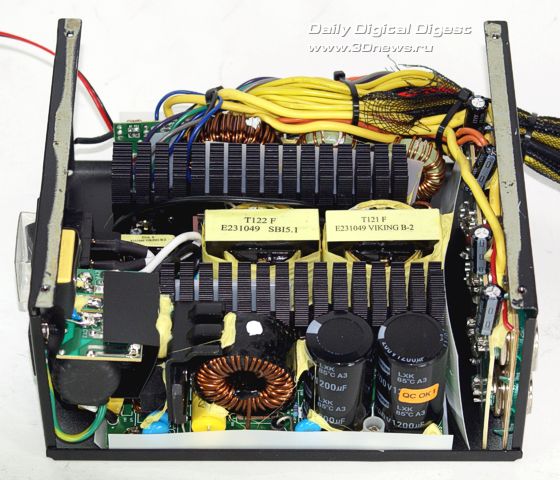

Открываем крышку БП и знакомимся со схемотехникой и исполнением. Вентилятор внутри – традиционный 12-вольтовый, 0,7А. Расположение остальных компонентов – на снимках ниже.

Тестирование БП Tagan BZ1100. Выводы

Наша методика тестирования и оборудование испытательного стенда позволяют в полной степени оценить нагрузочные характеристики только блоков питания мощностью до 600 Вт, при этом каналов для нагрузки 12В напряжения всего два. Совершенно очевидно, что для полной загрузки блока питания Tagan BZ1100 с заявленной мощностью 1100 Вт и шестью каналами +12В этого явно недостаточно. По этой причине наши эксперименты с этим блоком питания вряд ли можно назвать полноценным тестированием, скорее уж, этакая "проверка боем".

Заполняем нагрузочные характеристики тестового стенда, ориентируясь на маркировку блока питания Tagan BZ1100.

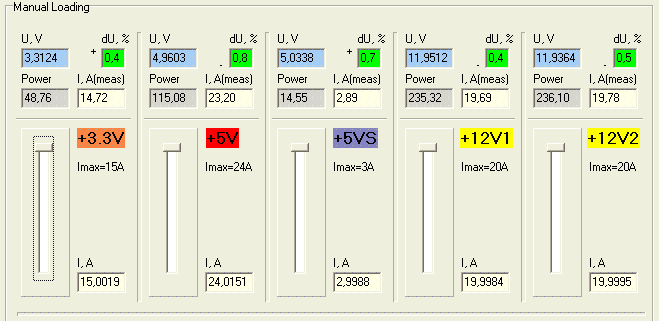

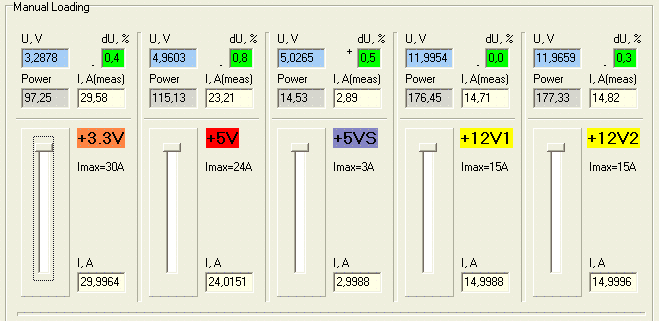

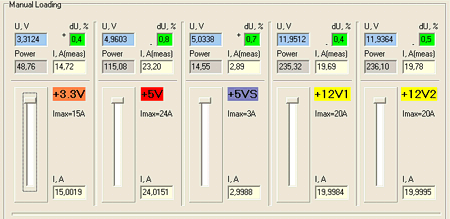

Поскольку режим автоматического съёма динамической кросс-нагрузочной характеристики со столь мощными блоками питания, как правило, не работает (не "любят" они перекоса нагрузки, когда на каналах 3,3В/5В токовая нагрузка приближается к максимуму, а нагрузка +12В каналов падает до нуля). Поэтому сегодня придётся обойтись только работу БП Tagan BZ1100 при статической нагрузке порядка 600 Вт в первом случае, и примерно на 10-15% больше – во втором случае. Как видите, эксперименты с переносом и распределением нагрузки по разным каналам в условиях суммарной нагрузки, лишь слегка превышающей половину номинала, никаких изменений не приносят – для модели Tagan BZ1100 это не нагрузка, а так, разминка, все показатели в "зелёной" 1% зоне. Для того, чтобы увидеть скриншот в полном разрешении, необходимо нажать мышкой на рисунок ниже.

Мне трудно представить такую конфигурацию, при которой загрузка блока питания Tagan BZ1100 приблизится к паспортным 1100 Вт. Просто не укладывается в голове, какие гирлянды периферии нужно "подвесить" к системе с самым прожорливым процессором и даже QUAD SLI графикой, чтобы достичь суммарного тока 80А по +12В каналам и добиться потребления энергопотребления на уровне 1100 Вт. Очевидно, что блок питания Tagan BZ1100 сконструирован с гигантским запасом мощности, и "вывести" его из "равновесия" какой-либо мыслимой компьютерной нагрузкой не так то просто.

Модель Tagan BZ1100 весьма недёшева даже на фоне других элитных блоков питания класса High-End. Впрочем, покупатель такого блока питания уж точно будет уверен, что какого бы оверклокерского или геймерского компьютерного монстра он ни задумал создать, возможностей модели Tagan TG1100-U88 хватит с лихвой, идёт ли речь о суммарной мощности, шести линиях питания +12В, или о количестве необходимых разъёмов. Более того, стоит также помнить, что модель Tagan BZ1100 уже сертифицирована по протоколу NVIDIA ESA (Enthusiast System Architecture), что на практике означает готовность к поддержке скоростных системных плат и компонентов для производительных игровых систем на обозримое будущее. Наконец, подсветка вентилятора плюс уникальное световая иллюминация модульных разъёмов вряд ли оставят равнодушными любителей моддинга. Те, для кого сочетание всех этих функций является необходимым и важным, вряд ли сочтут цену блока питания Tagan BZ1100 завышенной.
